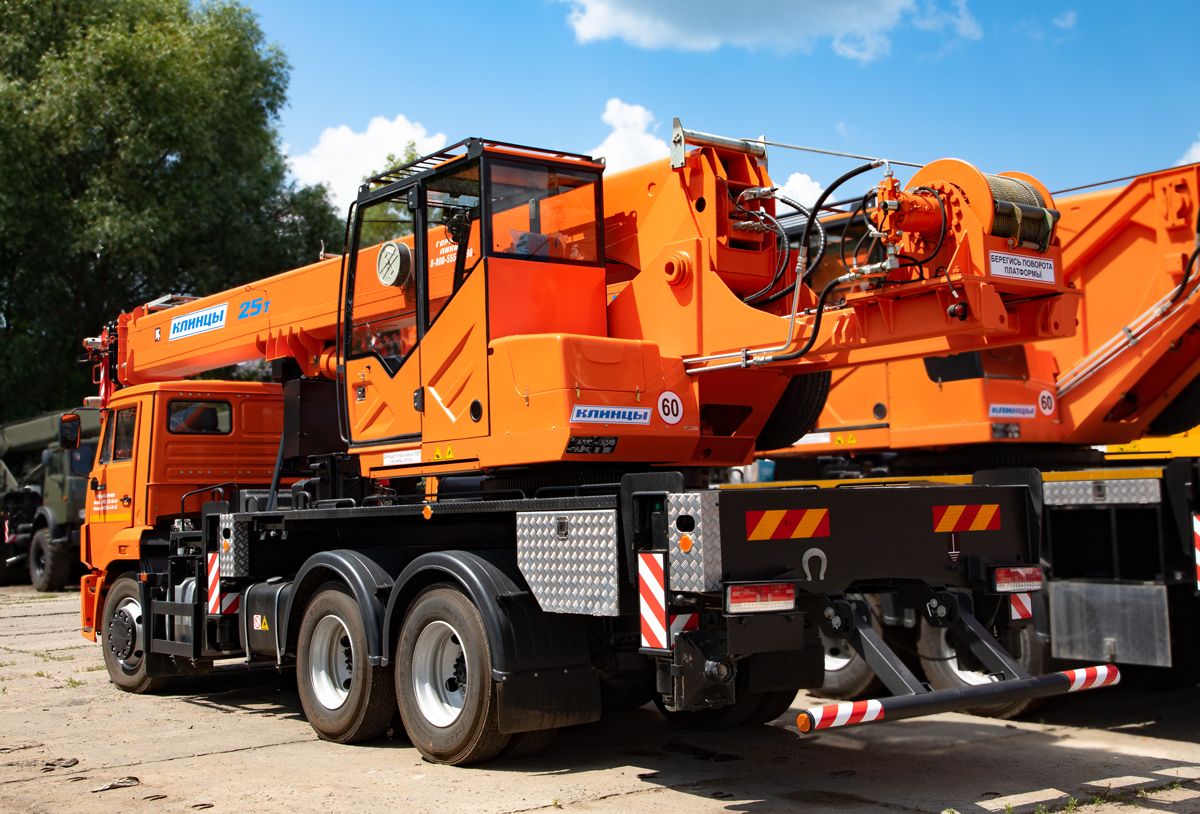

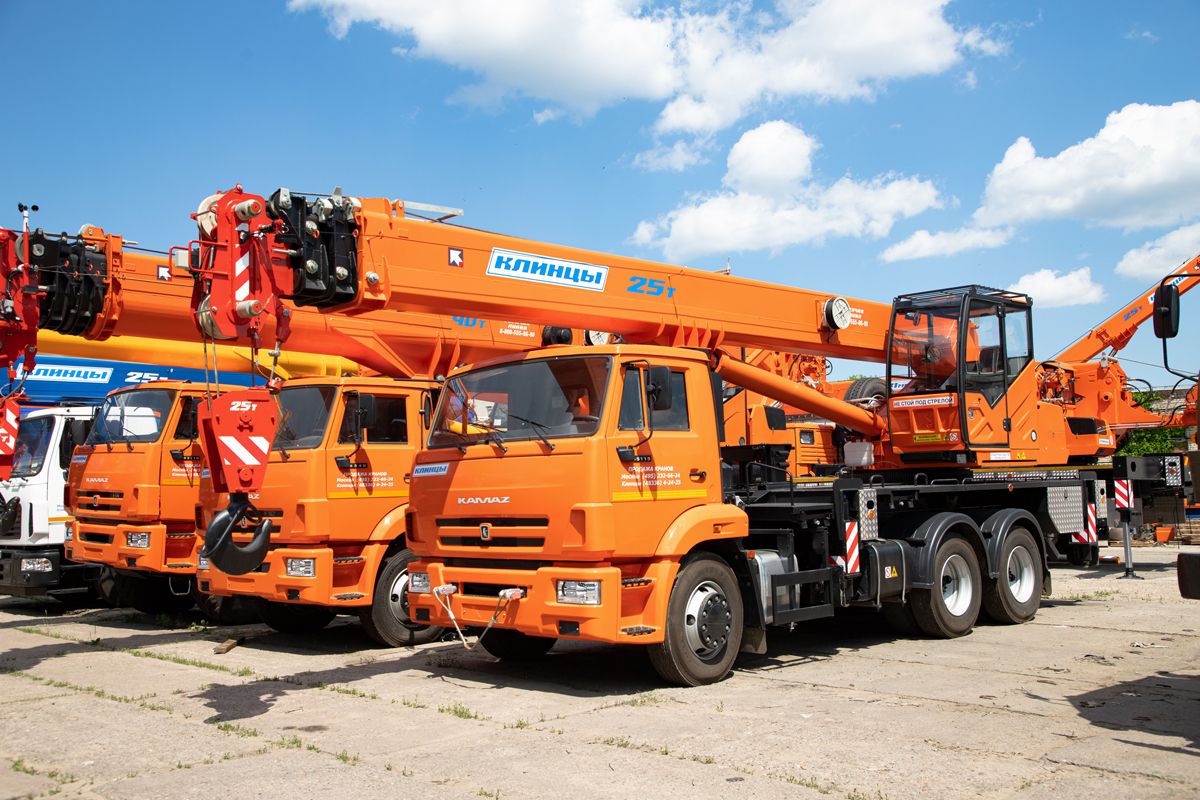

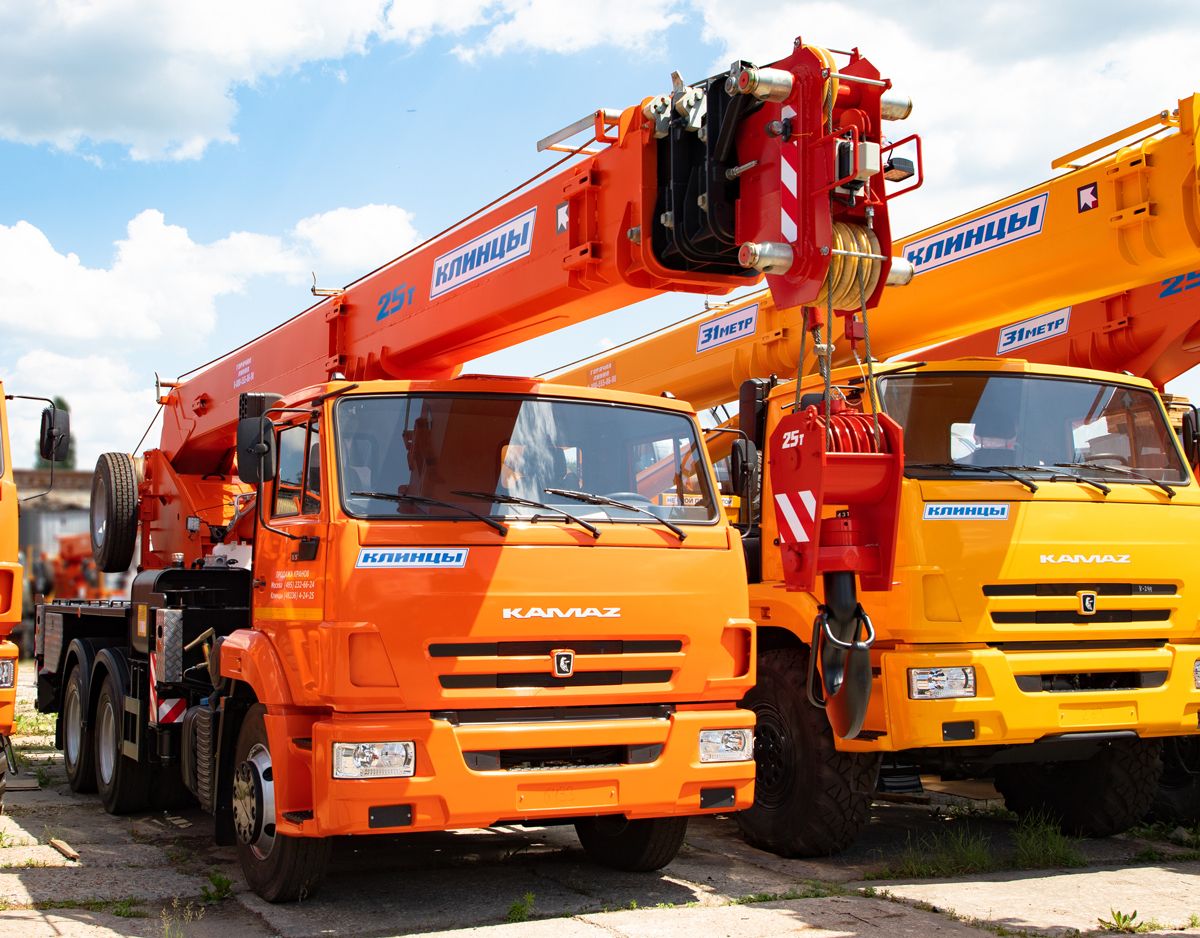

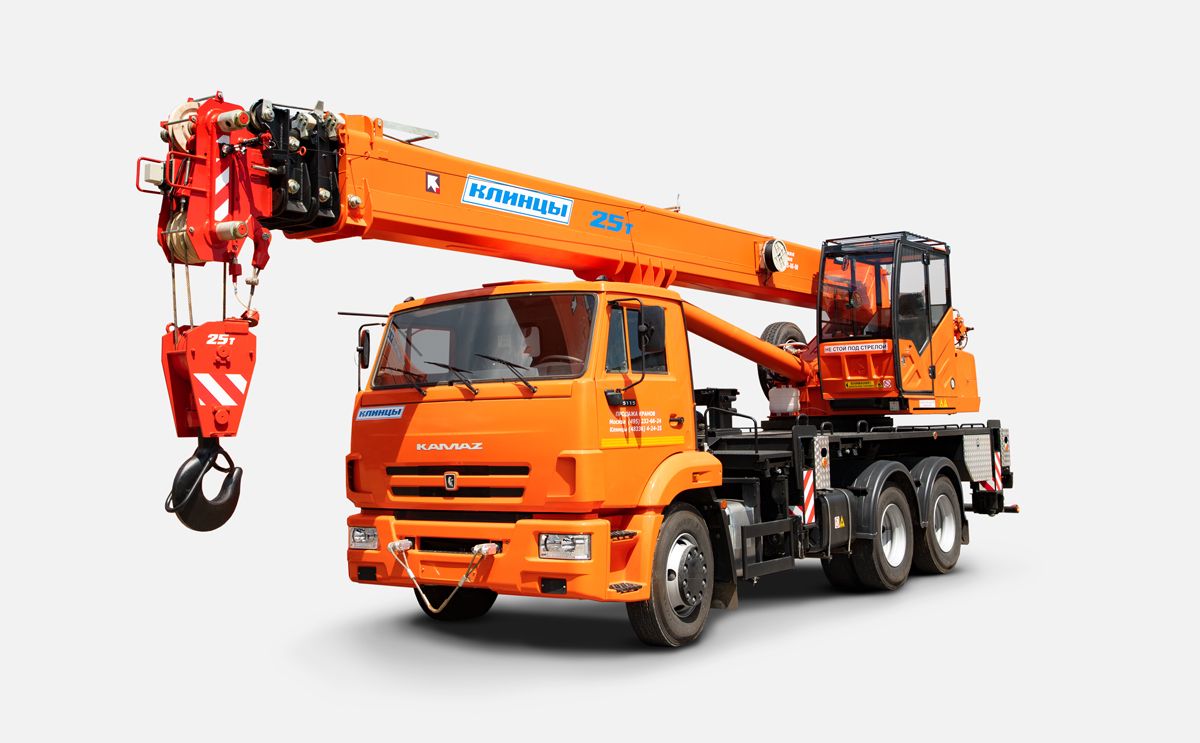

Кран стреловой автомобильный КС-55713-1К-3 грузоподъемностью 25 тонн монтируется на шасси автомобиля КамАЗ-65115. Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на обьектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
Привод исполнительных механизмов
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций. Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины используется автономный дизельный отопитель.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. Опционально возможна установка стрелы "ОВОидного" сечения. В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Функциональность и производительность
За счет большого размера опорного контура (5,0 х 6,1 !!!) кран может производить работы с грузами в круговой зоне 360 °, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
Опции
- маслоохладитель рабочей жидкости
- кондиционер в кабине оператора
- электропрапорциональное управление с подъемной кабиной
- стрела "овоидного" сечения
- кабина с раздвижной дверью
- противовесы массой до 6,0 т
- "Северный пакет" (подогрев, утепление, смазки)
- "Южный пакет"
- работа с опасными грузами
- гусек
- рабочая платформа (для серии ПКС)
- импортный грузовой канат
Базовое шасси | КАМАЗ-65115 |
Колесная формула | 6х4 |
Грузоподъёмность, кг | 25000 |
Длина стрелы, м | 28 |
Грузовой момент, тм | 85.0 |
Высота подъёма максимальная, м | 28.3 |
Высота подъёма при максимальном вылете, м | 3.2 |
Вылет при максимальной грузоподъёмности, м | 3.2 |
- а) «проектный» (без нагрузки), м | 7.95 |
- б) «рабочий» (с грузом на крюке), м | 8.0 |
Вылет минимальный, м | 2.5 |
Максимальная масса груза, с которой допускается телескопирование стрелы, кг | 6000 |
База, м | 3.69+1.32 |
- передних колёс, м | 2.043 |
- задних колёс (между серединами двойных скатов), м | 1.89 |
База выносных опор, м | 5.0 |
Расстояние между выносными опорами, м | 6.1 |
Задний габарит, м | 3.5 |
Внешний габаритный радиус поворота, м | 13.2 |
Длина, мм | 11800 |
Ширина, мм | 2500 |
Высота, мм | 3830 |
- крана транспортная (своим ходом), км/ч | 5-60 |
- крана транспортная на буксире, км/ч | 5-40 |
- крана с гуськом транспортная (своим ходом), км/ч | 5-40 |
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин) | 0.35 (21) |
- наименьшая, не более, рад/с (об/мин) | 0.016 (0.15) |
- наибольшая, с грузом, не менее, рад/с (об/мин) | 0.15 (1.4) |
- наибольшая с гуськом и грузом, не более, рад/с (об/мин) | 0.078 (0.75) |
Угол поворота, ° | 6.28 (360) |
Полная масса, кг | 21150 |
- масса противовеса, кг | 1670 |
- масса стрелы, кг | 4420 |
- масса крановой установки, кг | 15520 |
- масса гуська, кг | 550 |

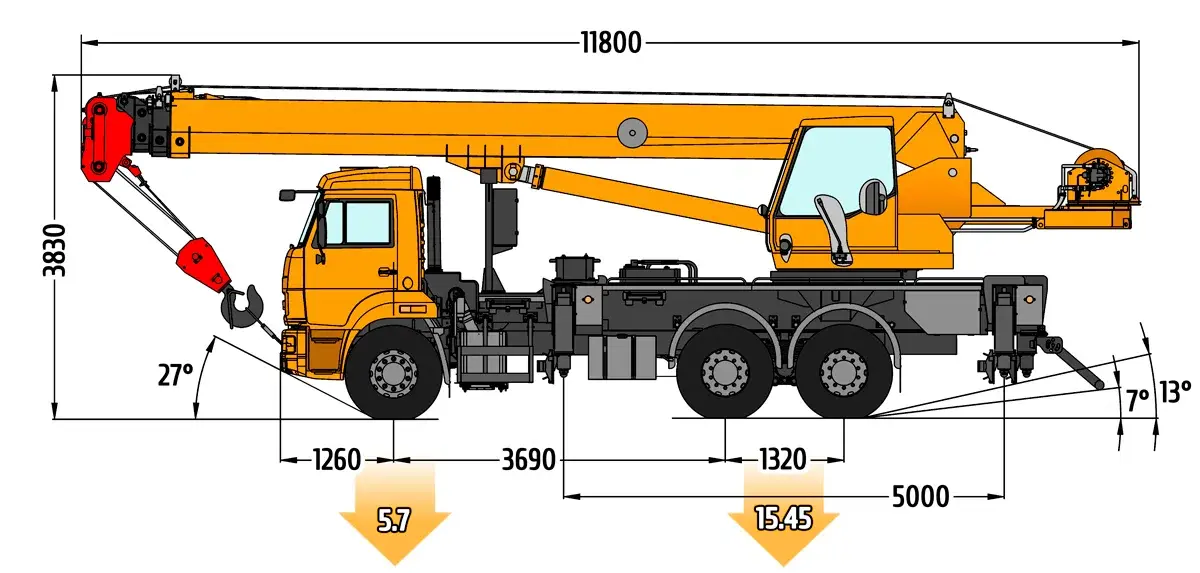

Габаритные размеры

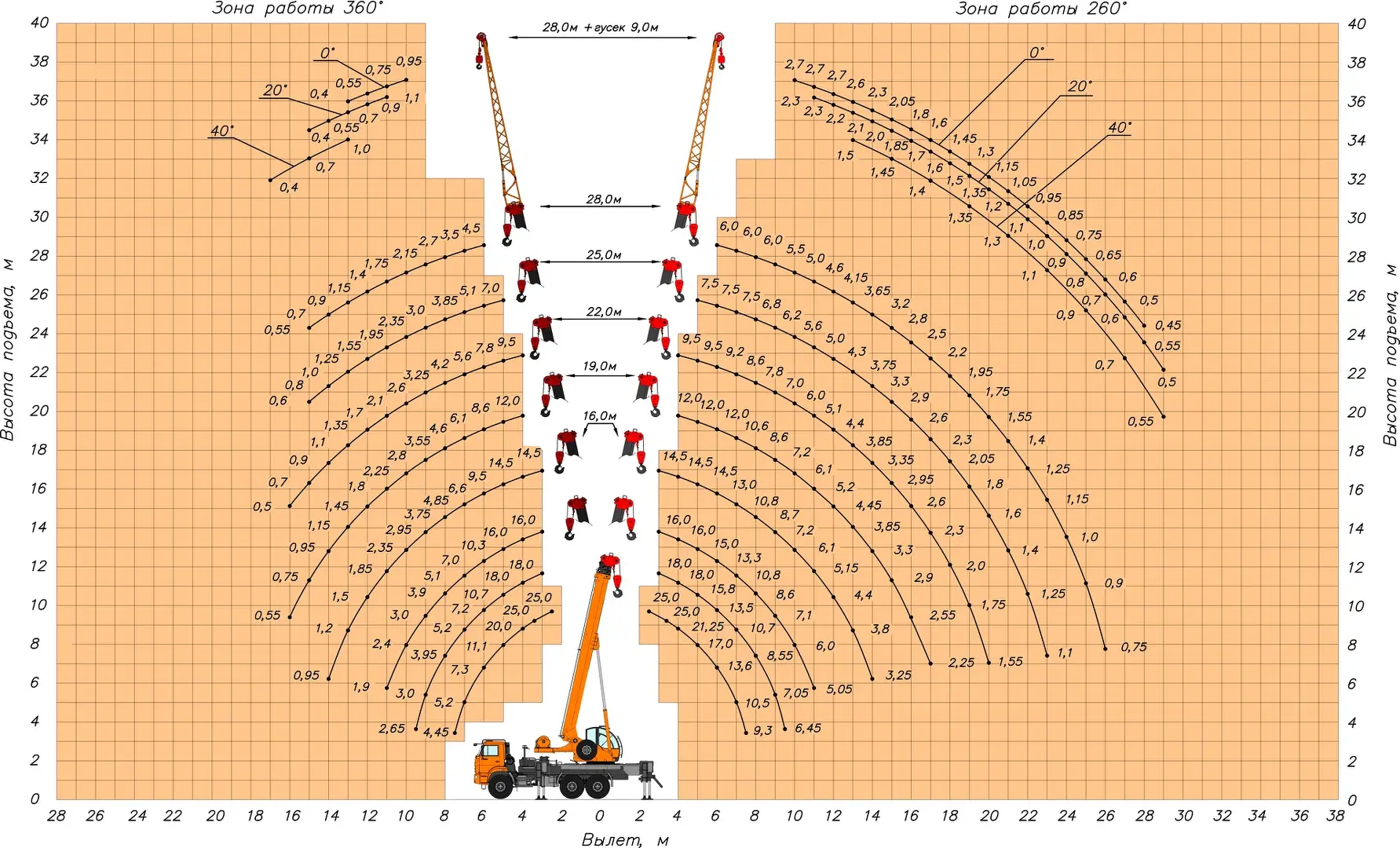

Грузовысотные характеристики
