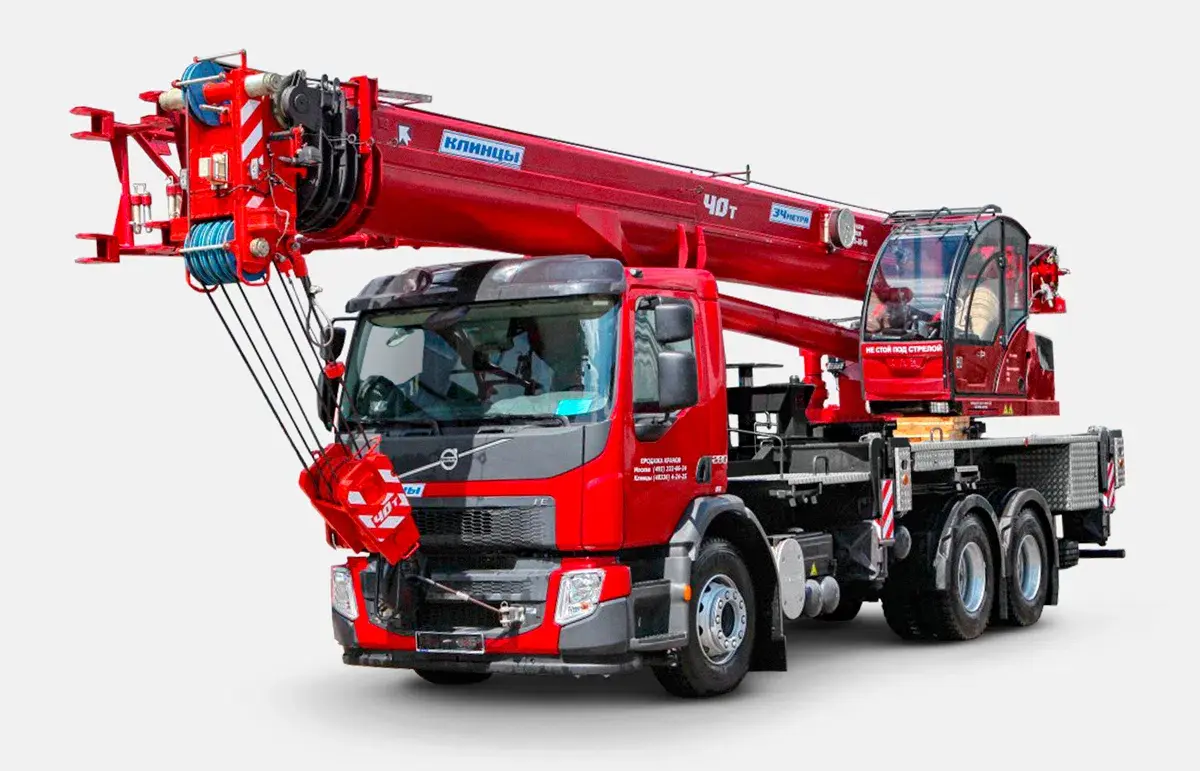

КС-65719-7К — первая модель сорокатонного автокрана марки «Клинцы» грузоподъемностью 40 тонн с длиной стрелы 34 метра на импортном шасси Volvo FE-280, соответствующая техническим нормам для движения транспортных средств по дорогам общего пользования без специального разрешения.

Кран грузоподъемностью 40 тонн смонтирован на трехосном шасси автомобиля модели Volvo FE-280 с колесной формулой 6х4.Кран универсален, он предназначен для работы как в городах, так и в условиях удаленности от населенных пунктов.

   Гидравлика

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и не требует дополнительного оборудования. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами, регулирование скоростей рабочих операций и возможность совмещения нескольких операций.

   Стрела и система телескопирования

Четырехсекционная телескопическая стрела длиной 11,2—34 метра во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса.

   Дополнительное оборудование

Стрела может быть дополнительно оснащена решетчатым гуськом длиной 9 метров, что позволяет обеспечить стреле наибольшую зону обслуживания.Использование в работе дополнительных отдельно возимых противовесов общей массой 13,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.

   Опорный контур

Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на не полностью выдвинутых балках выносных опор.

   Надежность

При изготовлении несущих металлоконструкций крановой установки и телескопической стрелы используется импортная высокопрочная сталь WELDOX. Редукторы механизмов подъема груза и поворота крана планетарного типа, с дисковыми тормозами, что соответствует современным требованиям, предъявляемым к грузоподъемным машинам.Во многих узлах крана установлены импортные комплектующие, которые не надо менять в течение всего срока службы крана.

   Система безопасности

Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти. Автокран также защищен от опасного напряжения для работы вблизи линий электропередач.

Шасси
Базовое шасси Volvo FE-280
Колесная формула 6х4
Крановая установка
Грузоподъёмность, кг 40000
Грузовой момент, тм 120.0
Длина стрелы, м 34
Высота подъёма максимальная, м 34.8
Высота подъёма при максимальном вылете, м 5.2
Вылет при максимальной грузоподъёмности, м 3.0
Вылет, максимальный
- а) «проектный» (без нагрузки), м 8.45
- б) «рабочий» (с грузом на крюке), м 8.5
Вылет минимальный, м 2.0
Максимальная масса груза, с которой допускается телескопирование стрелы, кг 6000
База, м 4.2+1.37
Колея
- передних колёс, м 2.028
- задних колёс (между серединами двойных скатов), м 1.837
База выносных опор, м 5.4
Расстояние между выносными опорами, м 6.1 / 2.3
Задний габарит, м 3.15
Внешний габаритный радиус поворота, м 12.3
Габаритные размеры крана
Длина, мм 11970
Ширина, мм 2550
Высота, мм 3940
Скорости передвижения
- крана транспортная (своим ходом), км/ч 5 - 60
- крана транспортная на буксире, км/ч 5 - 20
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин) 0.25 (15)
Скорость механизма поворота (частота вращения)
- наименьшая, не более, рад/с (об/мин) 0.012 (0.12)
- наибольшая, с грузом, не менее, рад/с (об/мин) 0.089 (0.85)
- наибольшая с гуськом и грузом, не более, рад/с (об/мин) 0.053 (0.5)
Угол поворота, ° 6.28 (360)
Масса крана и его основных частей
Полная масса, кг 26900
- масса противовеса, кг 1000 / 5000 / 9000 / 13000
- масса стрелы, кг 6800
- масса крановой установки, кг 19065
- масса гуська, кг 460


Габаритные размеры

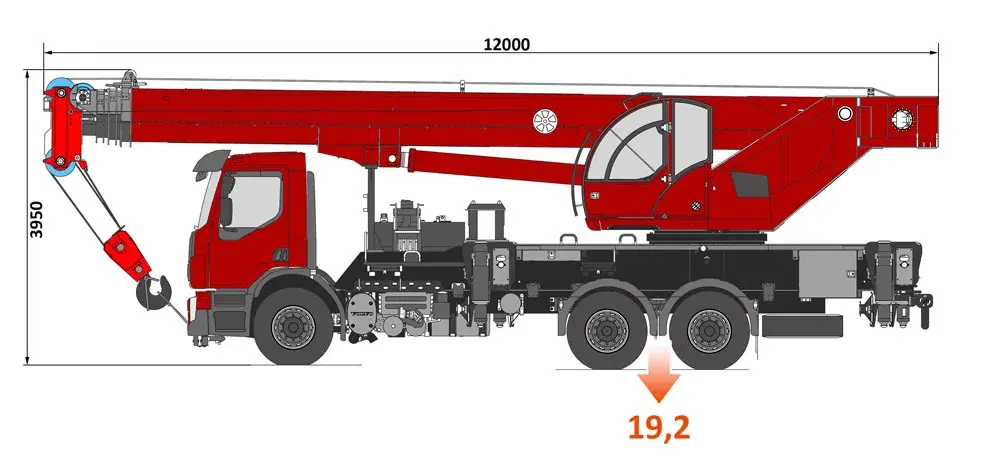

Габаритные размеры автокрана  Клинцы КС-65719-7К


Грузовысотные характеристики

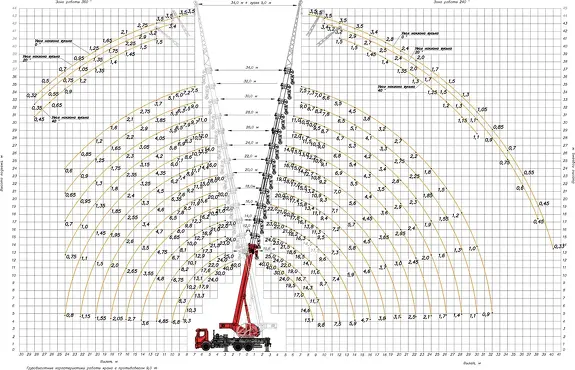

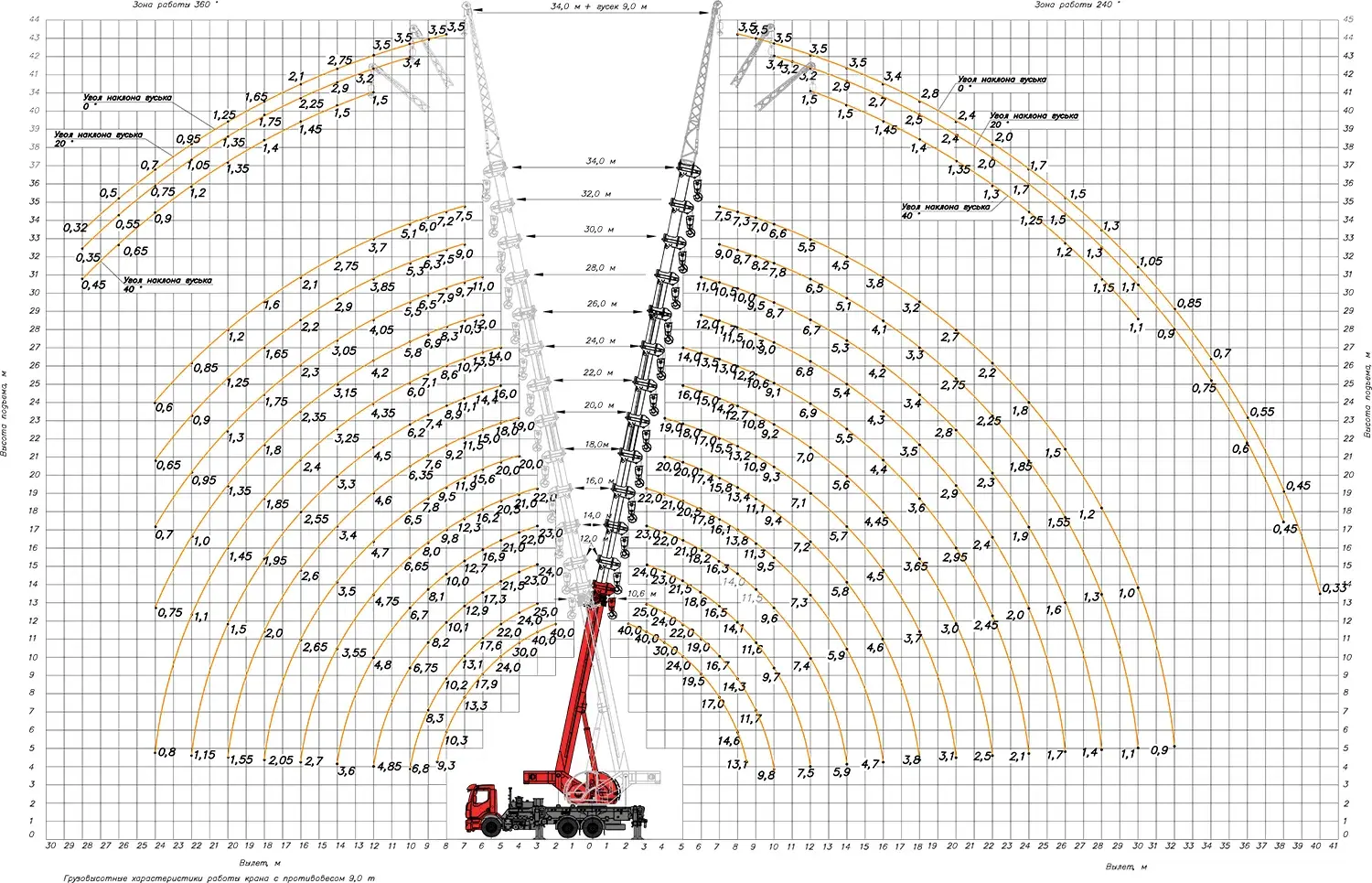

Грузовысотные характеристики Автокран  Клинцы КС-65719-7К
