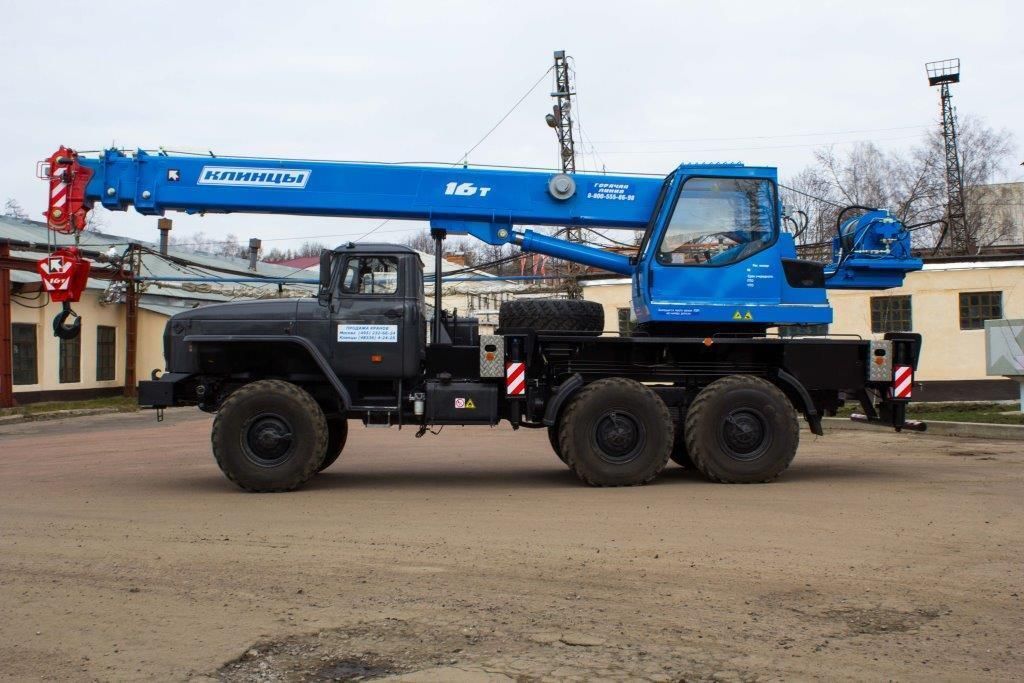

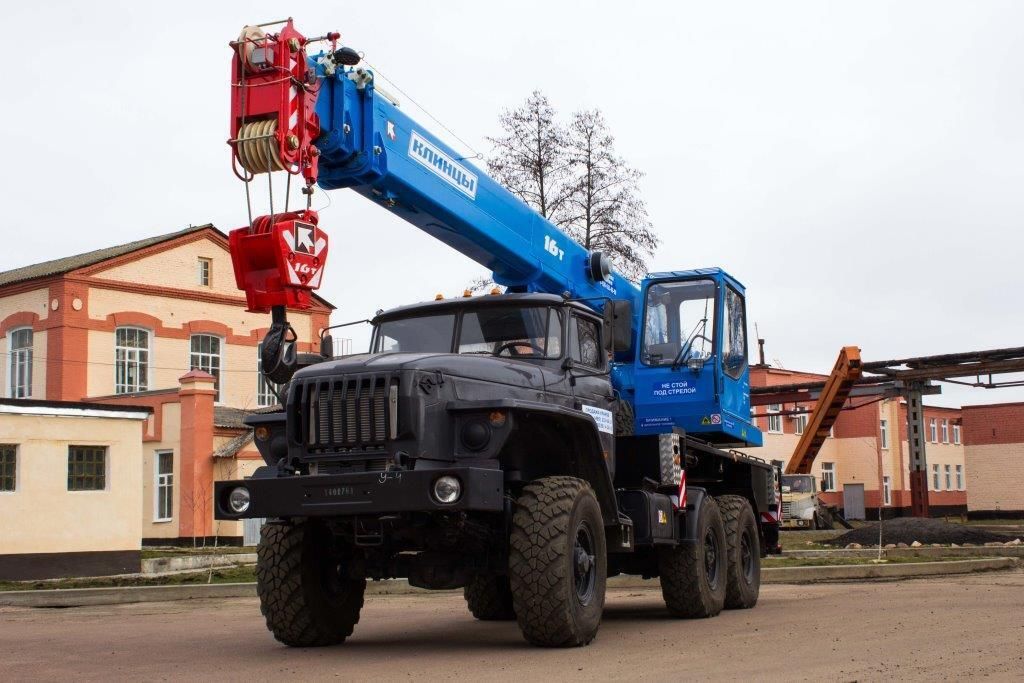

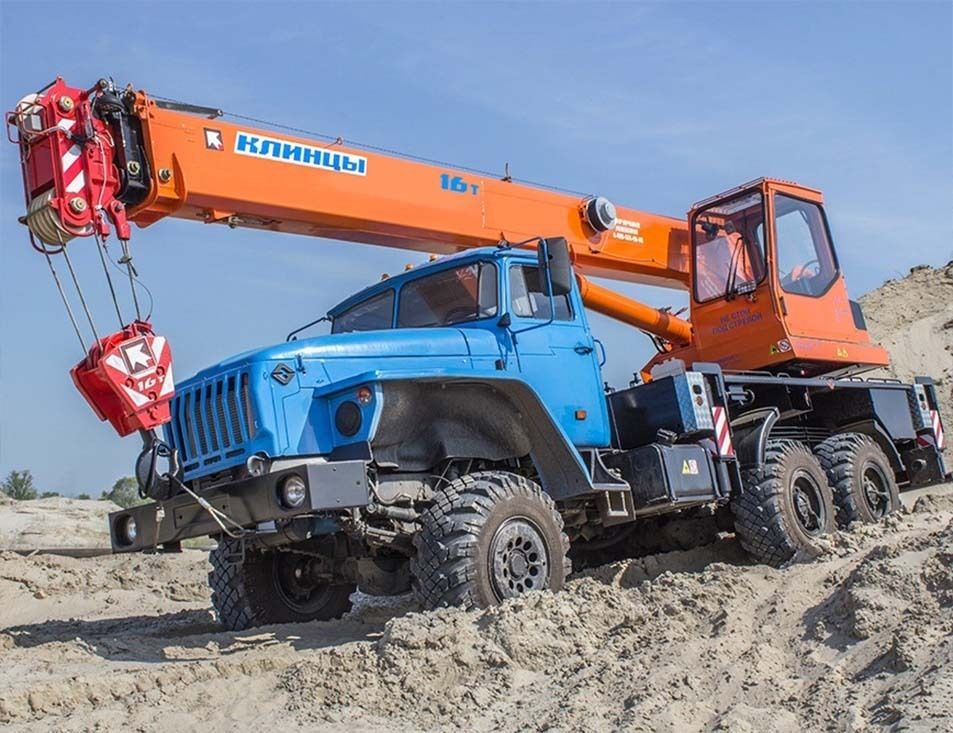

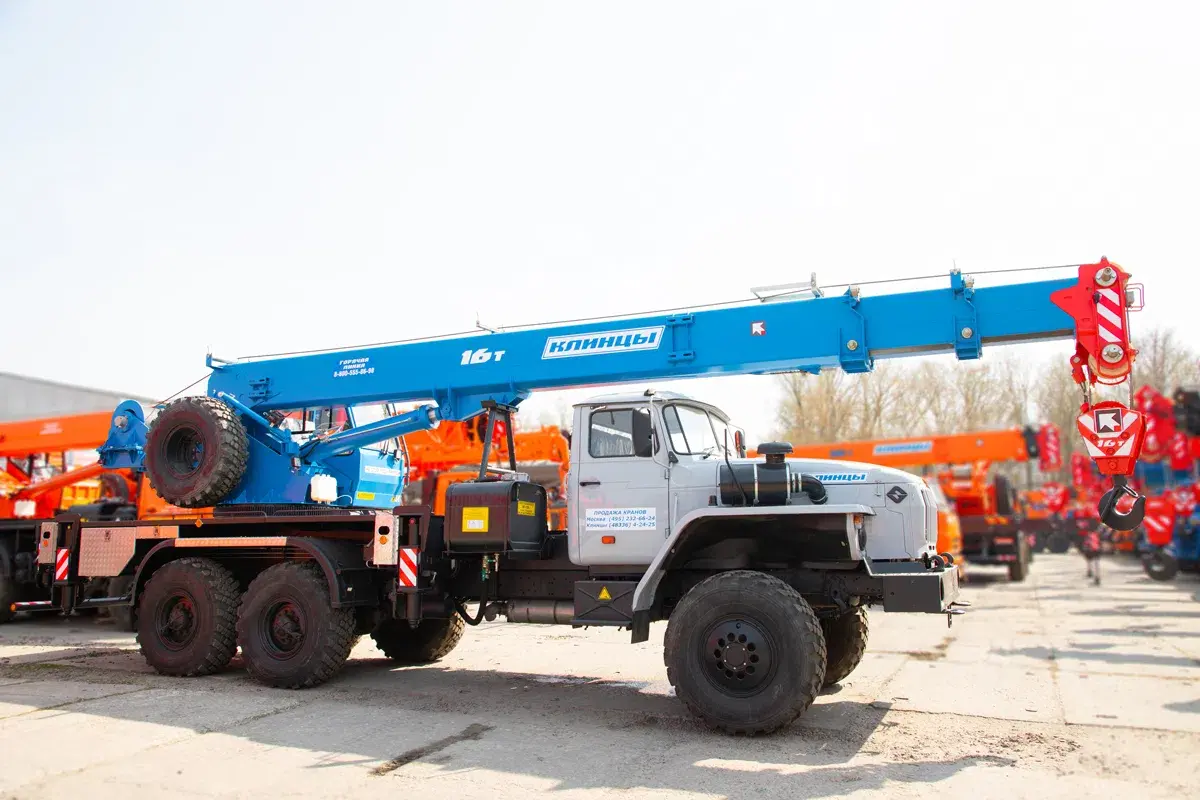

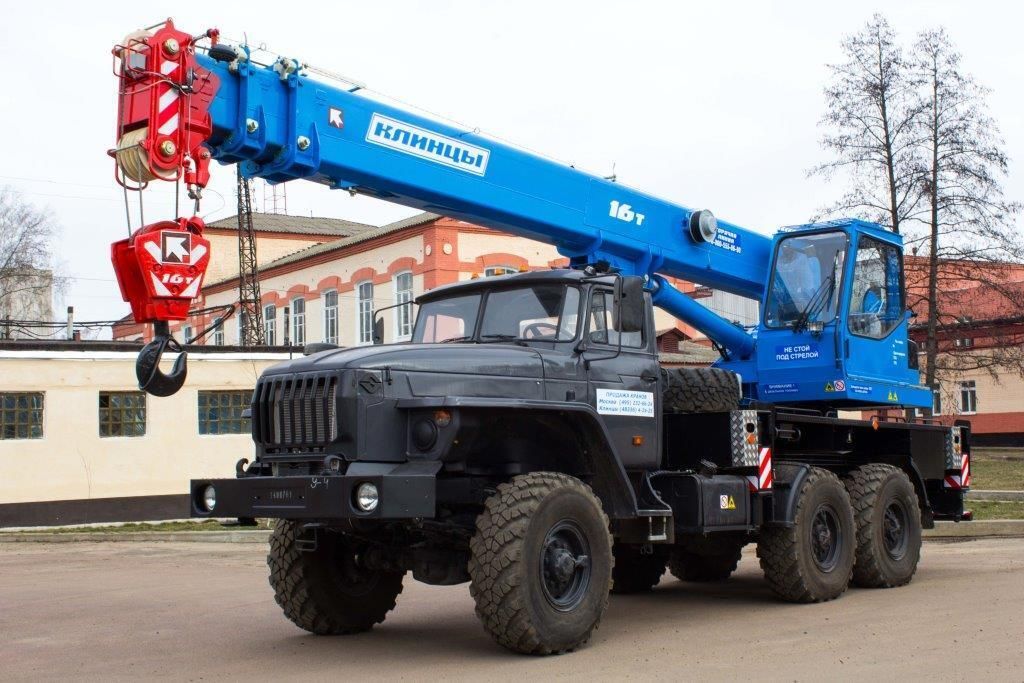

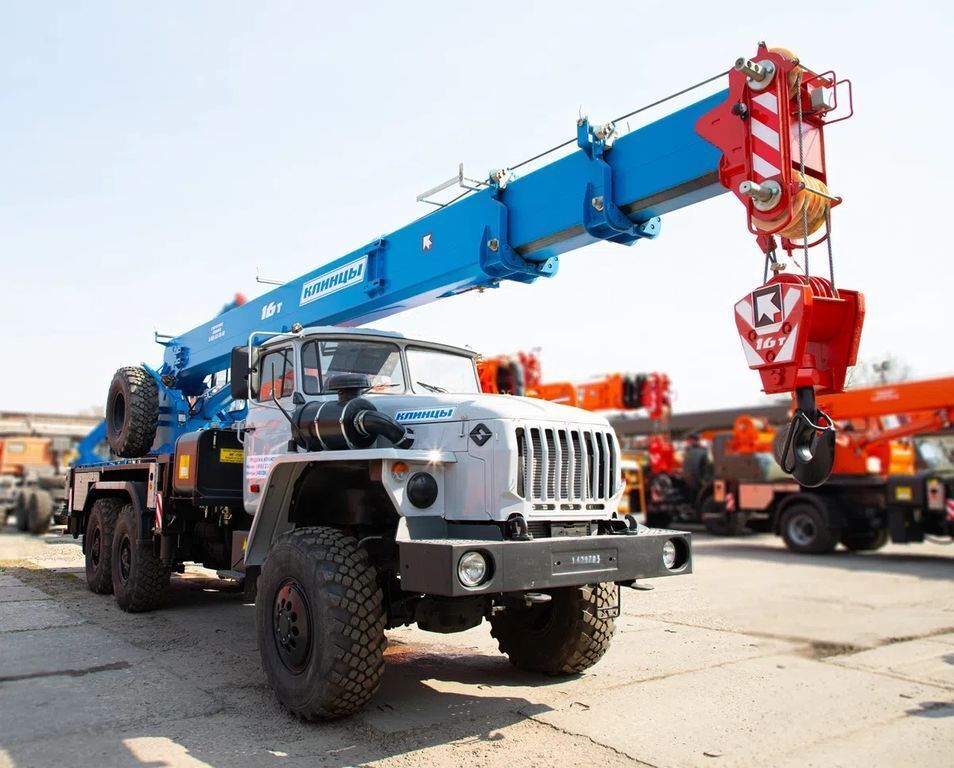

Автомобильный кран КС-35719-3-02 грузоподъемностью 16 тонн смонтирован на трехосном шасси автомобиля-вездехода УРАЛ-4320, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов. Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины.
Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими дорогами, где условия полного бездорожья являются нормой жизни, в том числе на строительстве нефте- и газопроводов, разработках месторождений. Зона работы крана расширена до 360°Кран в основной комплектации предназначен для строительных, монтажных работ на рассредоточенных объектах при работе с обычными грузами. По желанию заказчика кран может поставляться в комплектации для работы с ОПАСНЫМИ грузами.
Шасси
Базовое шасси
Урал-4320
Колесная формула
6х6
Крановая установка
Грузоподъёмность, кг
16000
Грузовой момент, тм
60
Длина стрелы, м
19
Опорный контур, м
4.7

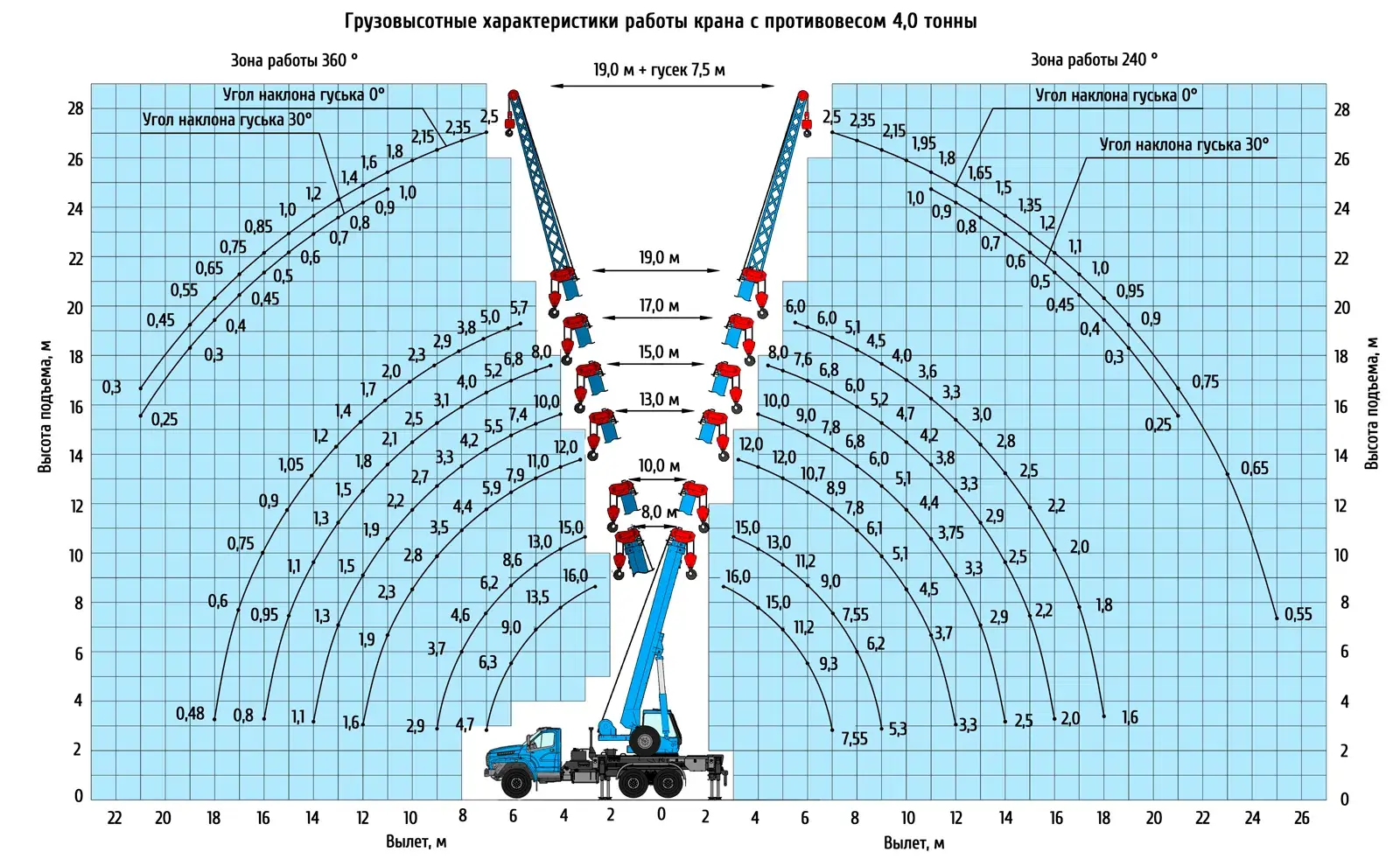

Высота подъёма максимальная, м
19.4
Высота подъёма при максимальном вылете, м
3.0
Вылет при максимальной грузоподъёмности, м
3.6
Вылет, максимальный
- а) «проектный» (без нагрузки), м
6.95
- б) «рабочий» (с грузом на крюке), м
7.0
Вылет минимальный, м
2.6
Максимальная масса груза, с которой допускается телескопирование стрелы, кг
2500
База, м
4.2
Колея
- передних колёс, м
2.1
- задних колёс (между серединами двойных скатов), м
2.1
База выносных опор, м
4.7
Расстояние между выносными опорами, м
5.4
Задний габарит, м
2.60
Внешний габаритный радиус поворота, м
9

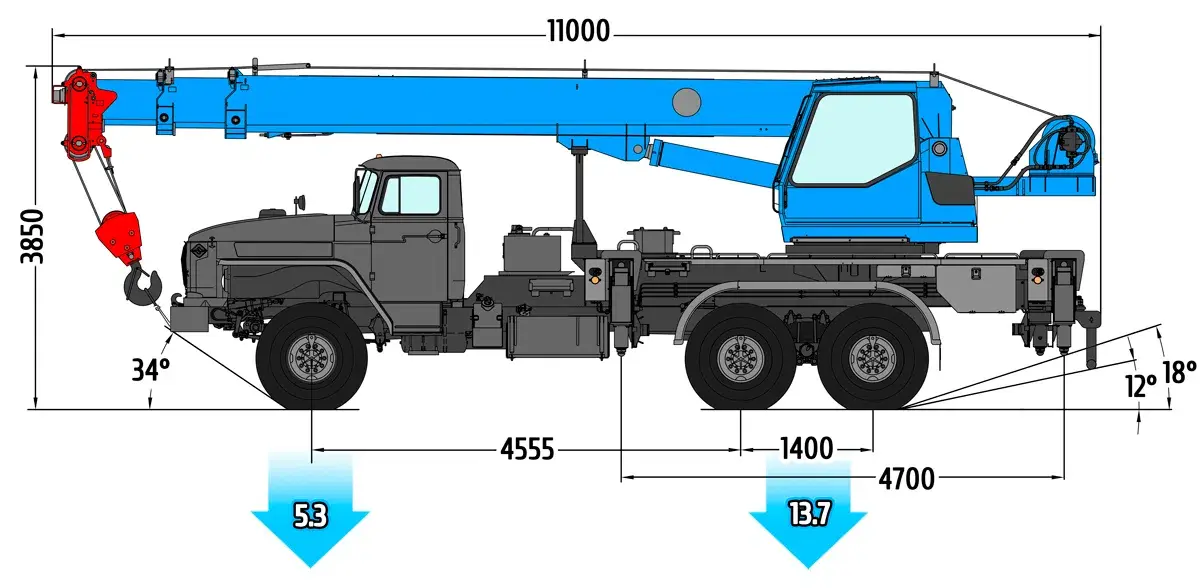

Габаритные размеры крана
Длина, мм
11000
Ширина, мм
2500
Высота, мм
3650
Скорости передвижения
- крана транспортная (своим ходом), км/ч
60
- крана транспортная на буксире, км/ч
40
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин)
40
Скорость механизма поворота (частота вращения)
- наименьшая, не более, рад/с (об/мин)
0.042 (0.4)
- наибольшая, с грузом, не менее, рад/с (об/мин)
0.262 (2.5)
- наибольшая с гуськом и грузом, не более, рад/с (об/мин)
