Крановая установка
Грузоподъёмность, кг | 50000 |
Грузовой момент, тм | 180 |
Количество секций стрелы, шт | 4 |
Длина стрелы, м | 34.3 |
Опорный контур, м | 7.8х7.6/6.8 |
Зона работы, ˚ | 360˚ с сохранением ГВХ |
Вылет стрелы, м | 32.0 |
Высота подъёма максимальная, м | 36.3 |
Скорость посадки, м/мин | 0.14 |
Кратность полиспаста, К | 12 |
Ном. скорость подъема груза при К=мах-мin, м/мин | 3.8-45.63 |
Габаритные размеры
Ширина, мм | 2550 |
Длина, мм | 12000 |
Высота, мм | 4000 |
Скорость телескопирования секций стрелы, м/мин | 8.7 |
Максимальная масса груза, с которой допускается телескопирование стрелы, кг | 10000 |
Полная масса, кг | 38000 |
нагрузка на переднюю ось, кг | 9000 |
нагрузка на заднюю тележку, кг | 20000 |
Масса (основного / максимального) противовеса, кг | 1000 / 11400 |
Длина гуська, м | 0.8 / 9.5 / 17.0 |
Мах. вылет стрелы с гуськом, м | 32.0 / 41.0 / 49.0 |
Мах. высота подъема крюка с гуськом, м | 36.6 / 45.3 / 52.8 |
Время полного изменения вылета от max до min, с | 49.4 |
Время полного изменения вылета от min до мах, с | 50. 2 |
Органы управления крановыми операциями | боковые рычаги |
Прибор безопасности | ОГМ-240 |
Скорость передвижения, км/ч | 60 |
Шасси
Базовое шасси | УРАЛ-9593 |
Колесная формула | 8х8 |
Двигатель | ЯМЗ-653 |
Количество и расположение цилиндров | L6 |
Рабочий объём цилиндров, см3 | 11122 |
Степень сжатия | 16.7 |
Мощность двигателя, л.с. | 420 |
Максимальный крутящий момент, Н*м | 1985 |
Частота вращения, мин-1 | 1100 - 1300 |
Коробка передач | ZF16/FG16 |
Число передач, ст | 16 |
Система торможения | Пневматическая |
Типоразмер шин | 14.00R20 |

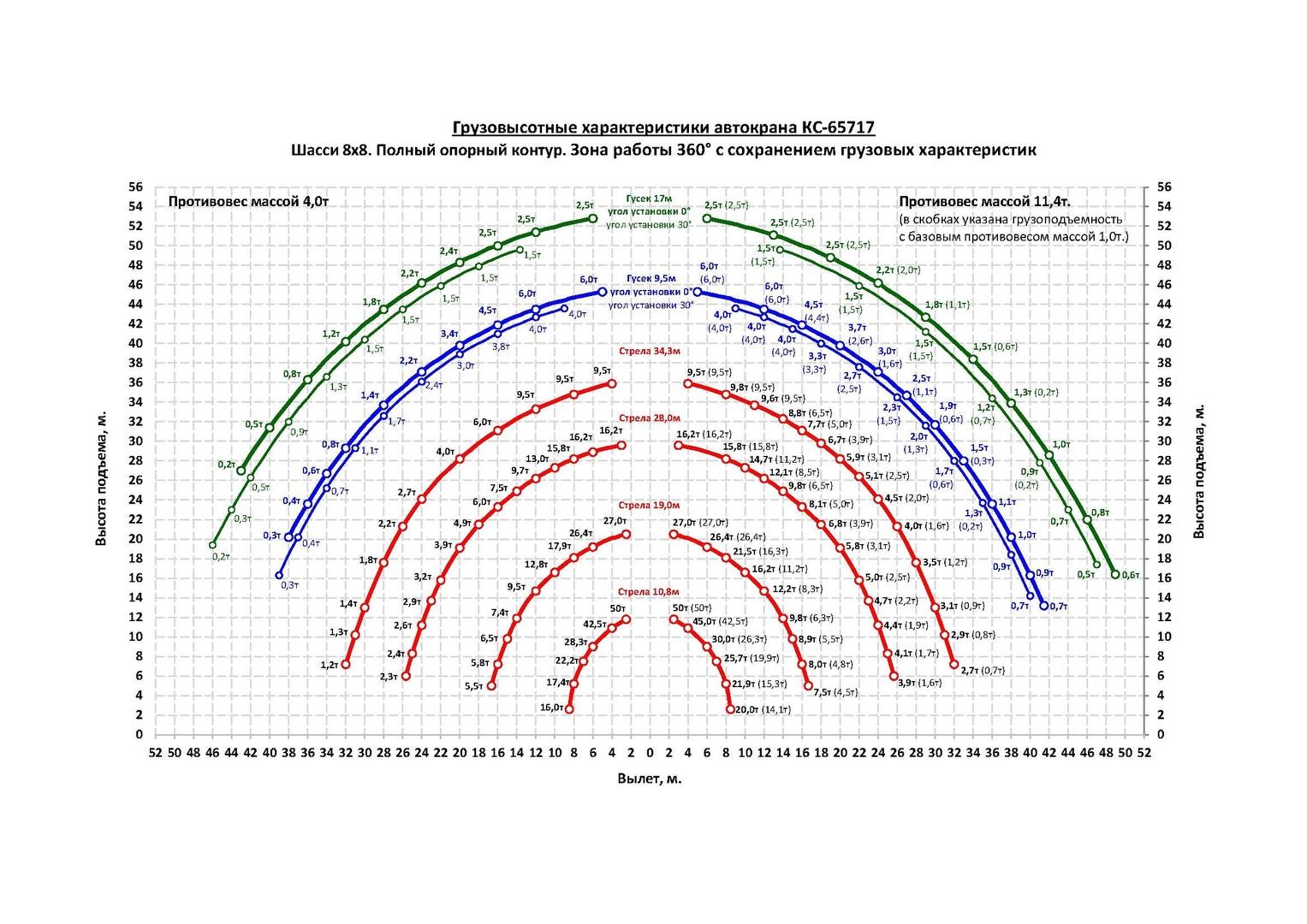

Грузовысотные характеристики
