Кран стреловой автомобильный КС-65719-3К-1 грузоподъёмностью 40 т на шасси грузового автомобиля КамАЗ-63501 предназначен для выполнения погрузочно-разгрузочных, строительно-монтажных работ в промышленности, строительстве, сельском хозяйстве и других отраслях (выполнение рабочих операций с обычными грузами).
Кран рассчитан на эксплуатацию при температуре окружающего воздуха ±40°С и относительной влажности 80% при +20°С и хранение при температуре окружающего воздуха не ниже -50°С .
Транспортное передвижение крана между объектами работ предусмотрено по дорогам с твердым покрытием, допускающим осевую нагрузку не менее 10 тс.
Установка крана возможна на подготовленной площадке с размерами 6,0х6,5 м и уклоном не более 3°. Допустимая скорость ветра для рабочего состояния крана не должна превышать 14 м/с на высоте 10 м, для нерабочего состояния - 40 м/с.
Шасси
Базовое шасси
КАМАЗ-63501
Колесная формула
8х8
Крановая установка
Грузоподъёмность, кг
40000
Грузовой момент, тм
128.0
Длина стрелы, м
31
Высота подъёма максимальная, м
32.7
Высота подъёма при максимальном вылете, м
4.2
Вылет при максимальной грузоподъёмности, м
3.0
Вылет, максимальный
- а) «проектный» (без нагрузки), м
8.45
- б) «рабочий» (с грузом на крюке), м
8.5
Вылет минимальный, м
2.5
Максимальная масса груза, с которой допускается телескопирование стрелы, кг
6000
База, м
1.95+3.34+1.32
Колея
- передних колёс, м
2.05
- задних колёс (между серединами двойных скатов), м
2.05
База выносных опор, м
5.37
Расстояние между выносными опорами, м
6.1
Задний габарит, м
3.5
Внешний габаритный радиус поворота, м
13.2

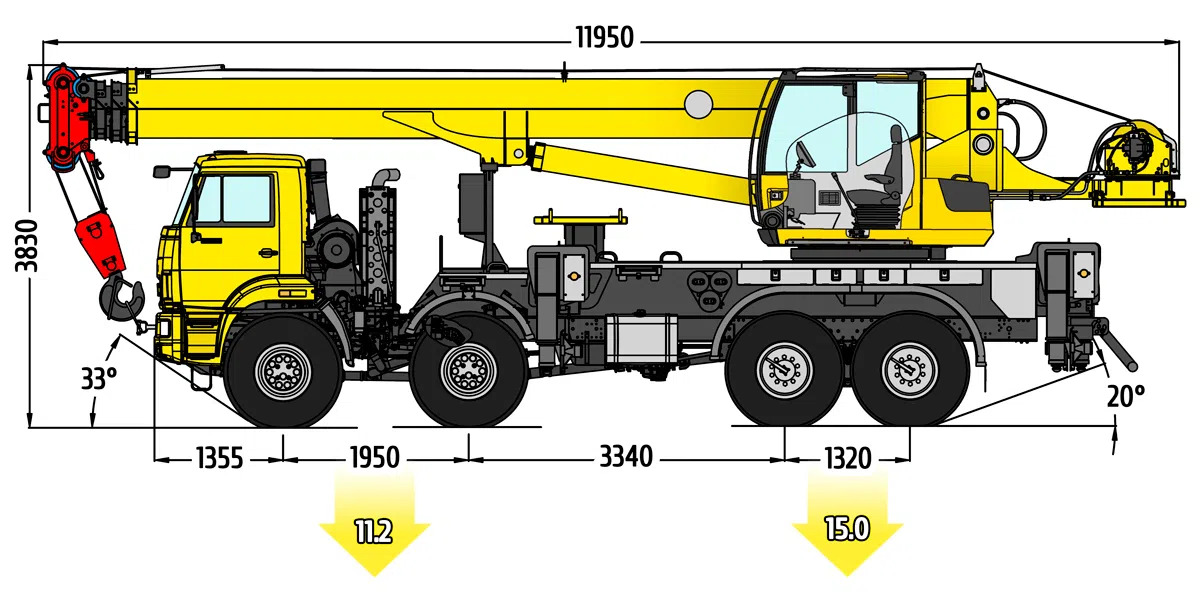

Габаритные размеры крана
Длина, мм
11950
Ширина, мм
2500
Высота, мм
3830
Скорости передвижения
- крана транспортная (своим ходом), км/ч
5 - 60
- крана транспортная на буксире, км/ч
5 - 20
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин)
0.25 (15)
Скорость механизма поворота (частота вращения)
- наименьшая, не более, рад/с (об/мин)
0.012 (0.12)
- наибольшая, с грузом, не менее, рад/с (об/мин)
0.089 (0.85)
- наибольшая с гуськом и грузом, не более, рад/с (об/мин)
